電加熱型烘干機配電箱的使用操作與調試說明

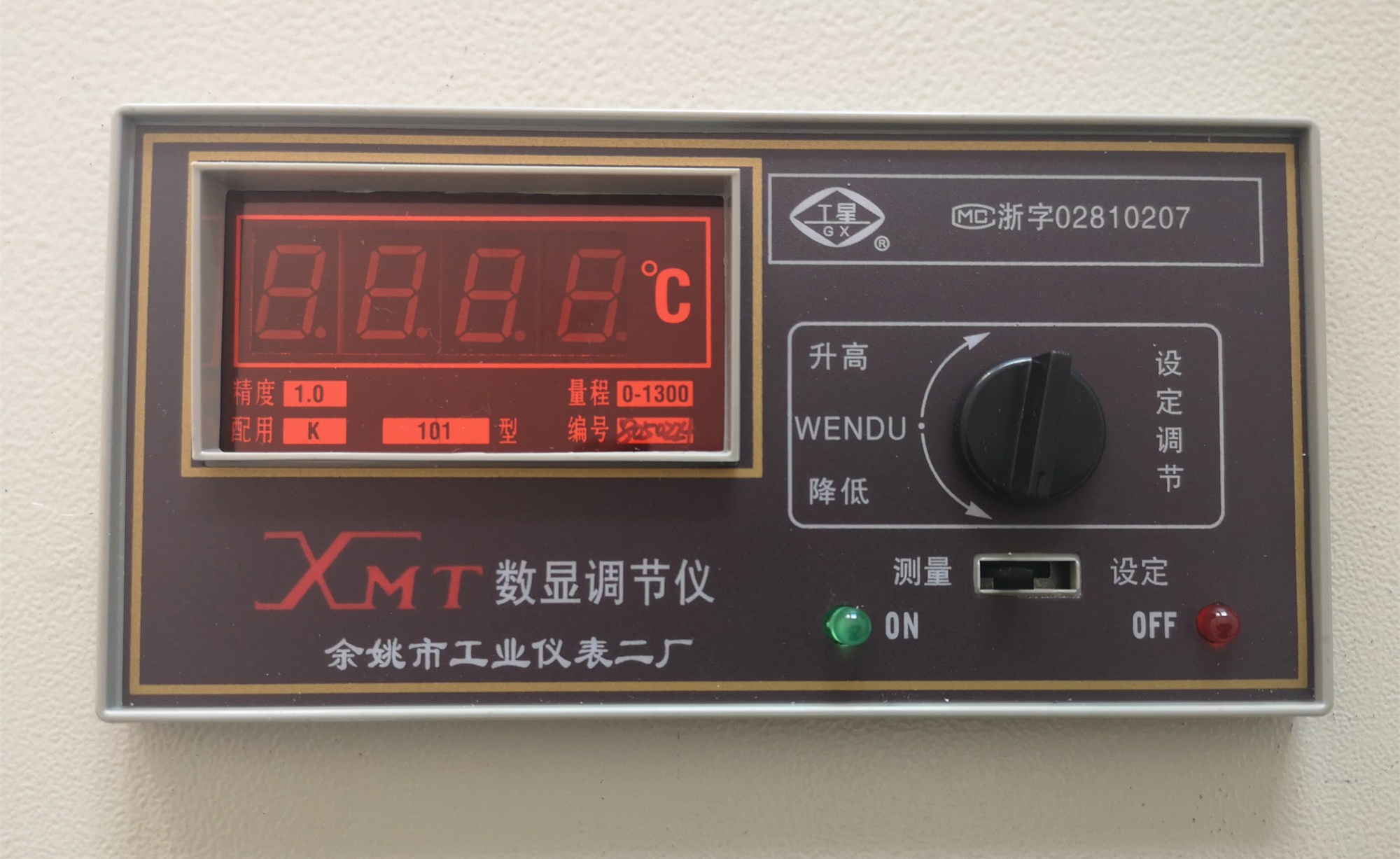

1、〖溫度數字顯示儀〗
用來觀察及設置溫度

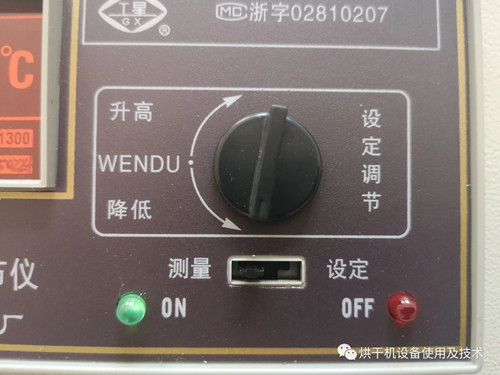

“測量”轉換鈕調至測量位置時顯示的數據為箱體內此時的實際溫度；“設定”轉換鈕調至設置位置時顯示的數據為箱體內此時的設定溫度，可根據需要旋動溫度調節旋鈕來設定溫度，順時針調為升高，逆時針為降低；
2、電源指示燈（黃色指示燈）：
接通電源時此燈亮，整機處于處于待狀態；
3、排濕指示燈（白色指示燈）：
排濕風機、循環風機工作時此燈亮起；
4、冷卻指示燈（紅色指示燈）：
當加熱管停止工作時此燈亮起，停止加熱；
5、加熱指示燈（綠色狀態燈）：
當加熱管運行工作時此燈亮起，開始加熱；

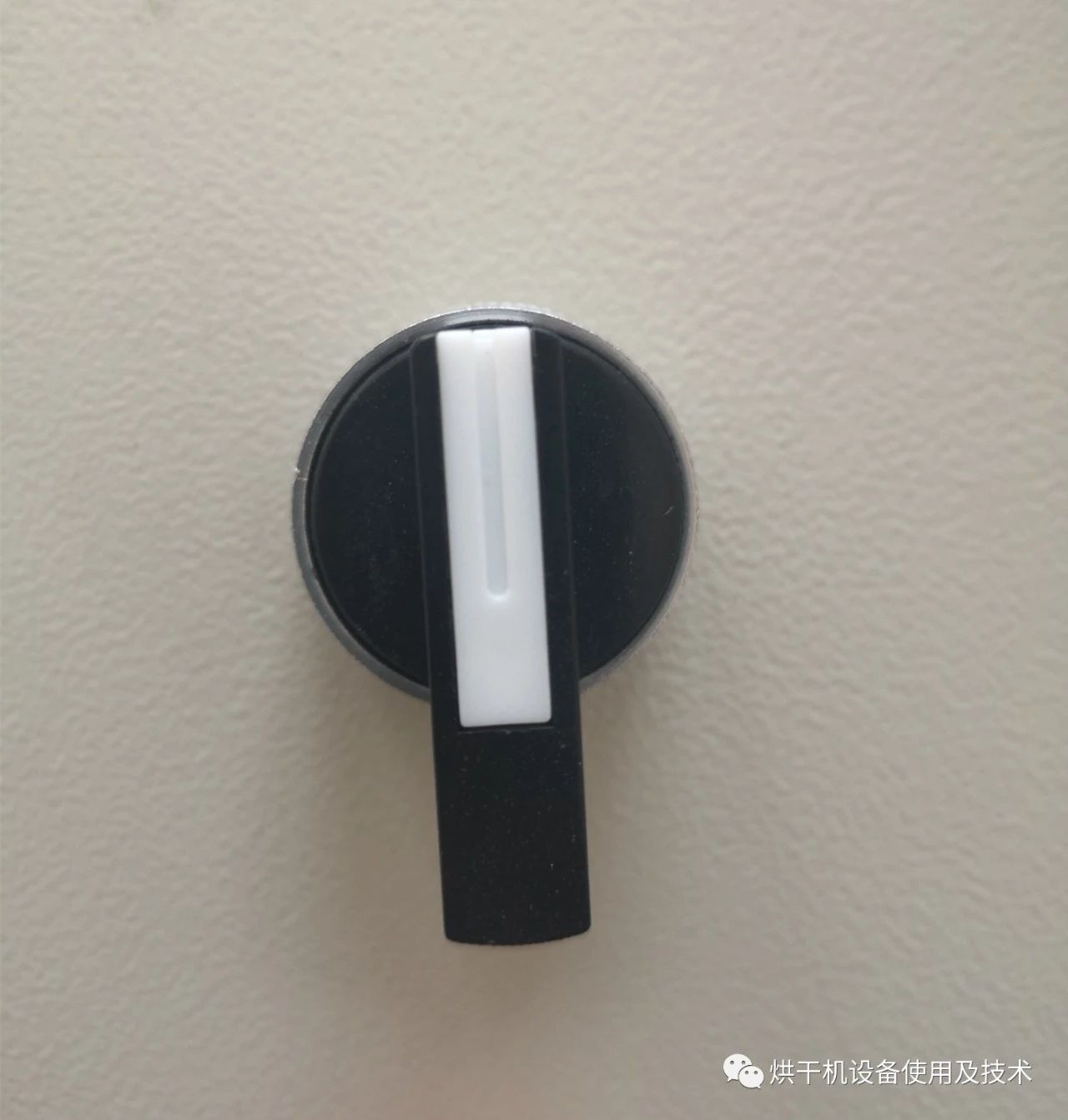

6、〖停止/運行開關〗
用來啟動或停止加熱系統開關

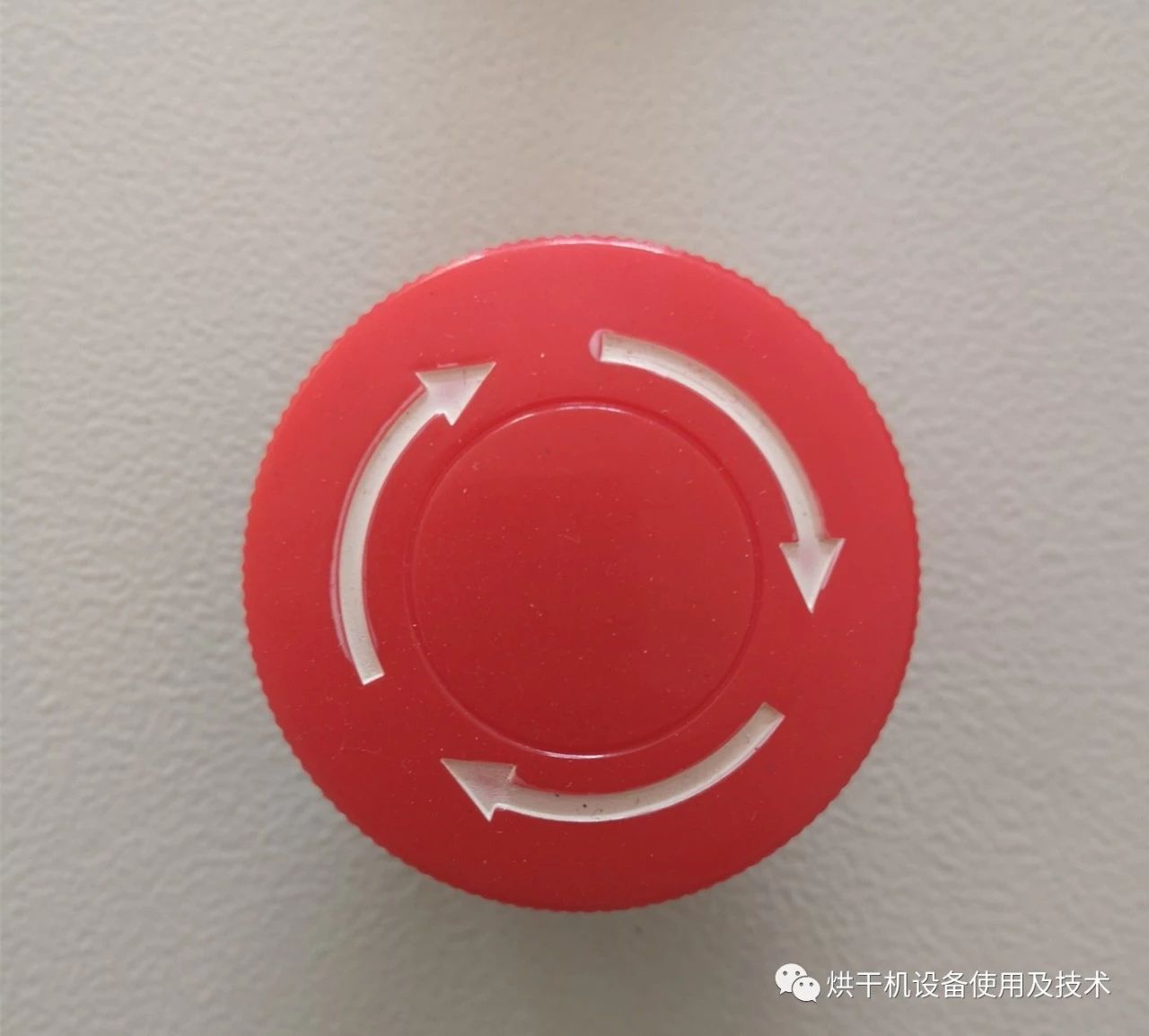

7、〖緊急開關〗
用于突發事件下緊急切斷加熱系統電源，正常工作時為彈起狀態，遇遇緊急情況需停止供熱時，按下此開關即可切斷加熱管電源。如需再次啟動時，順時針旋轉至按鈕彈起即可；
新機使用時請檢查此旋鈕是否為彈起狀態，如不是，可順時針旋轉至跳起狀態。
